การเจาะบนท่อกรุ API

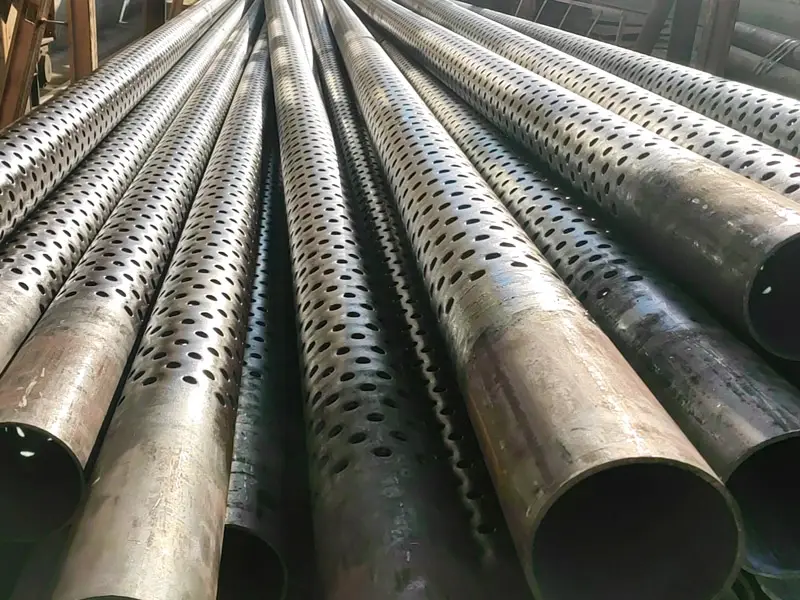

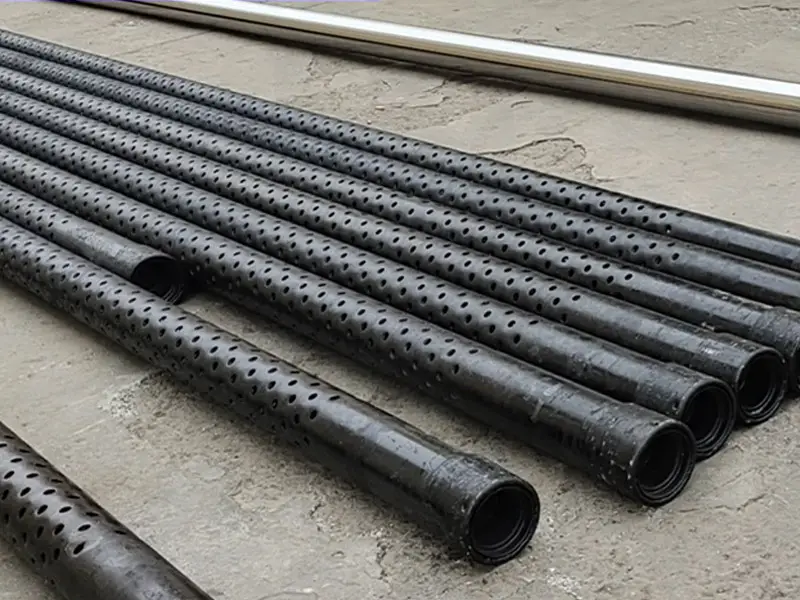

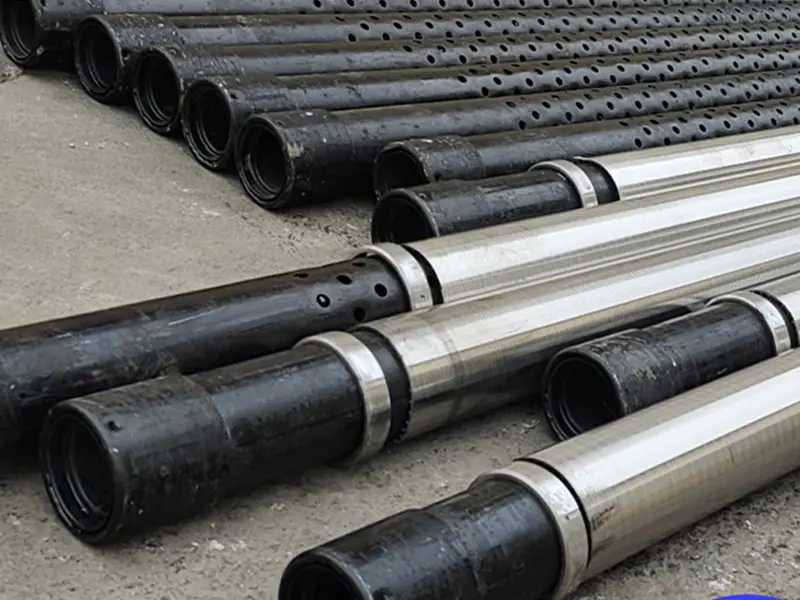

ท่อกรุ API (เป็นไปตามมาตรฐาน API 5CT) เป็นท่อเหล็กที่ใช้ในบ่อน้ำมันและก๊าซเพื่อรองรับผนังบ่อ แยกชั้น และขนส่งน้ำมันและก๊าซ เกรดเหล็กทั่วไป ได้แก่ J55, K55, N80, L80, P110 เป็นต้น ช่วงเส้นผ่านศูนย์กลางภายนอกตั้งแต่ 4.5 นิ้วถึง 20 นิ้ว วิธีการเชื่อมต่อ ได้แก่ STC, LTC, BTC เป็นต้น การเจาะหรือเจาะรูบนท่อกรุมักมีวัตถุประสงค์เฉพาะ เช่น การยิง (Perforation) เพื่อเชื่อมต่อกับชั้นหินกักเก็บ หรือการประมวลผลแบบกำหนดเองอื่นๆ (เช่น การเจาะด้านข้างหรือการสุ่มตัวอย่าง)

การเจาะหมายถึงการสร้างรูบนท่อกรุด้วยวิธีการทางกล (เช่น เครื่องเจาะหรือเครื่อง CNC) ซึ่งมักใช้สำหรับรูปแบบบ่อพิเศษ (เช่น บ่อเจาะด้านข้าง) หรือการซ่อมแซมท่อกรุ ต่อไปนี้เป็นประเด็นสำคัญ:

• การเจาะด้วยเครื่องจักร: ใช้ดอกสว่านเหล็กกล้าความเร็วสูงหรือคาร์ไบด์ เหมาะสำหรับการเจาะรูที่มีเส้นผ่านศูนย์กลางและความลึกที่กำหนดบนท่อกรุ ต้องแน่ใจว่าดอกสว่านเหมาะสำหรับเหล็กกล้าที่มีความแข็งแรงสูงของท่อกรุ API (เช่น เกรดเหล็ก P110 ความต้านทานแรงดึง ≥758 MPa)
• การตัดด้วยพลาสมาหรือเลเซอร์: สำหรับรูปร่างรูที่มีความแม่นยำสูงหรือซับซ้อน สามารถใช้การตัดด้วยพลาสมาหรือการเจาะด้วยเลเซอร์ ซึ่งมีความแม่นยำสูงแต่มีต้นทุนสูงกว่า

• เครื่องเจาะ CNC หรือศูนย์ประมวลผล เพื่อให้มั่นใจถึงความแม่นยำของเส้นผ่านศูนย์กลางรูและตำแหน่ง
• ระบบระบายความร้อน เพื่อป้องกันไม่ให้ท่อกรุร้อนเกินไปจนทำให้คุณสมบัติของวัสดุลดลง

• ความแข็งแรงของวัสดุ: เกรดเหล็กของท่อกรุ API แตกต่างกัน ต้องปรับพารามิเตอร์การเจาะ (เช่น ความเร็วรอบ, อัตราป้อน) เมื่อทำการประมวลผล เพื่อหลีกเลี่ยงการสึกหรอของเครื่องมือตัดหรือการแตกร้าวของท่อกรุ
• การออกแบบรูปร่างรู: เส้นผ่านศูนย์กลางรู ระยะห่าง และมุมต้องได้รับการออกแบบตามการใช้งานใต้ดิน (เช่น การเจาะด้านข้างหรือการร้อยสายเคเบิล) เพื่อหลีกเลี่ยงผลกระทบต่อความแข็งแรงโดยรวมของท่อกรุ
• มาตรฐาน API: หลังจากการประมวลผล ต้องเป็นไปตามข้อกำหนดการตรวจสอบของ API 5CT (เช่น การทดสอบแบบไม่ทำลาย) เพื่อให้มั่นใจในความสมบูรณ์ของท่อกรุ
